ProtoTRAK® XYZ

Maximale controle
Minimale complexiteit

ProtoTRAK CNC-besturing combineert gebruiksvriendelijkheid met krachtige functies zoals TRAKing®, simulatie, manuele modus en een modulaire opbouw.
Perfect voor Prototyping, enkelstuks en kleine series.

Vraag naar een demo
Eenvoudige bediening

Eenvoudige bediening

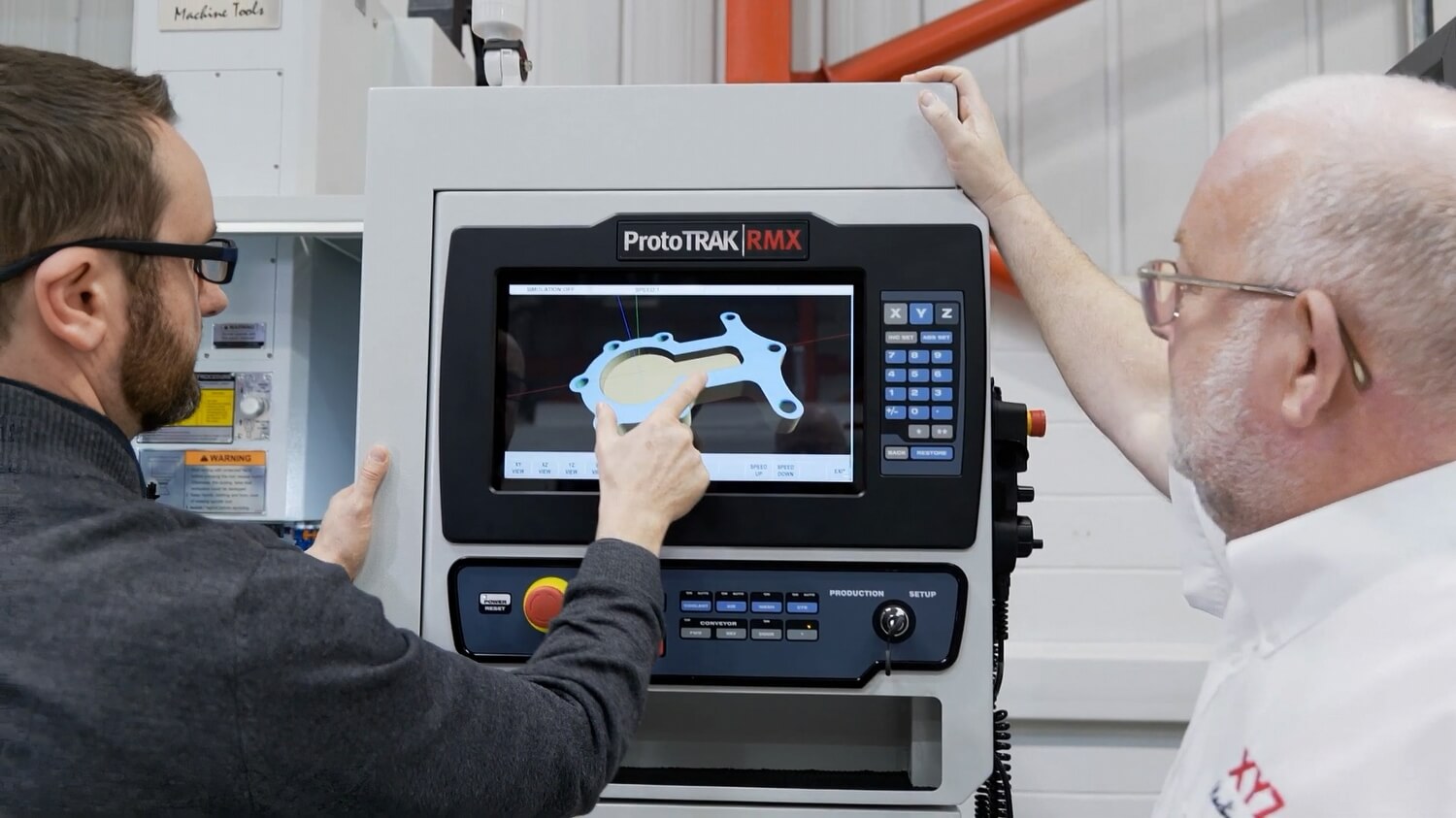

Het doel van ProtoTRAK is om je zo snel mogelijk te laten verspanen. Geen gedoe met G-code's of complexe dialogen. Met ProtoTRAK kunt je moeiteloos werkstukken draaien of frezen, zonder programmeerkennis! ProtoTRAK is ontworpen om gebruiksvriendelijk te zijn, waardoor het toegankelijk is voor operators met verschillende ervaringsniveaus.

Simulatie

Simulatie

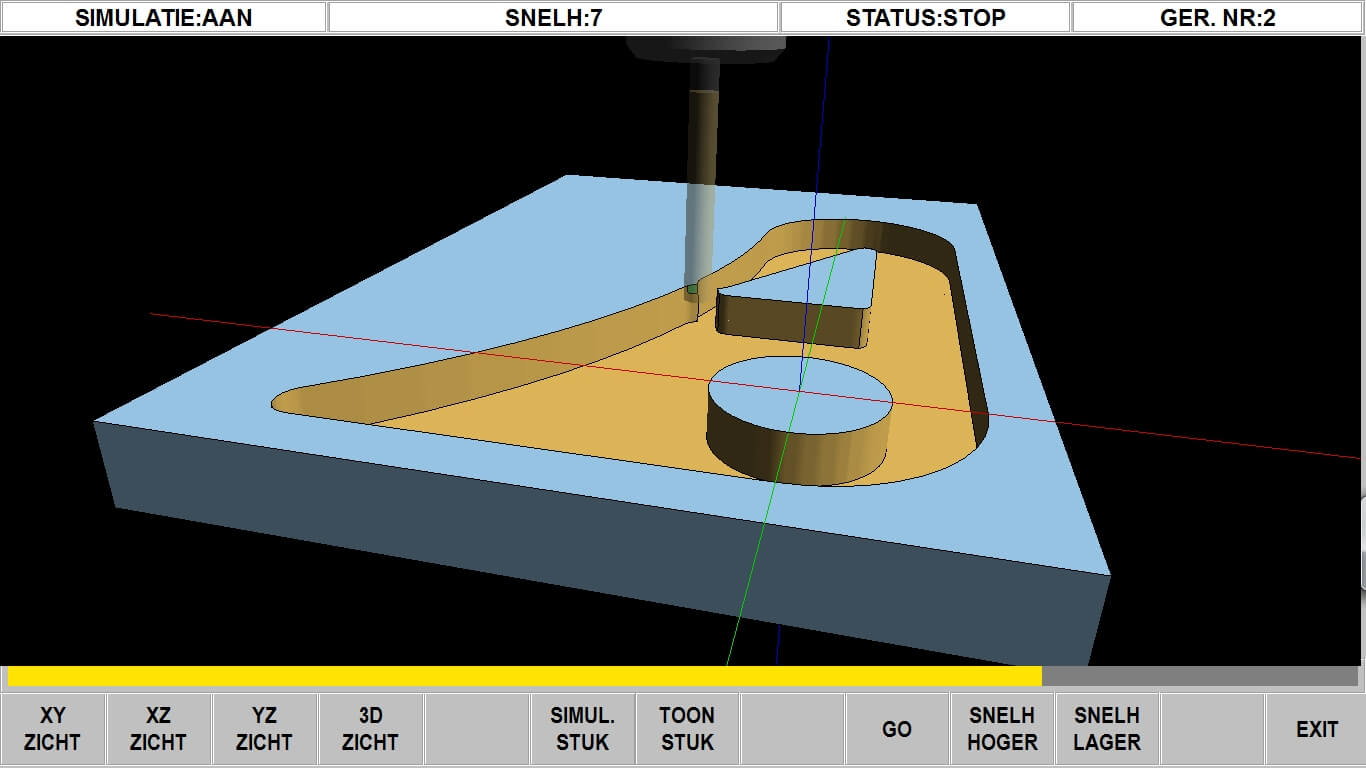

Na het ontwerpen van het werkstuk de mogelijkheid om te bekijken hoe een werkstuk eruit zal zien met de beschikbare gereedschappen. Dit geeft een gedetailleerd beeld van het werkstuk voordat je het werkstuk daadwerkelijk hebt gedraaid. Door de simulatie kun je zelf controleren of het gewenste resultaat wordt bereikt.

TRAKing

TRAKing

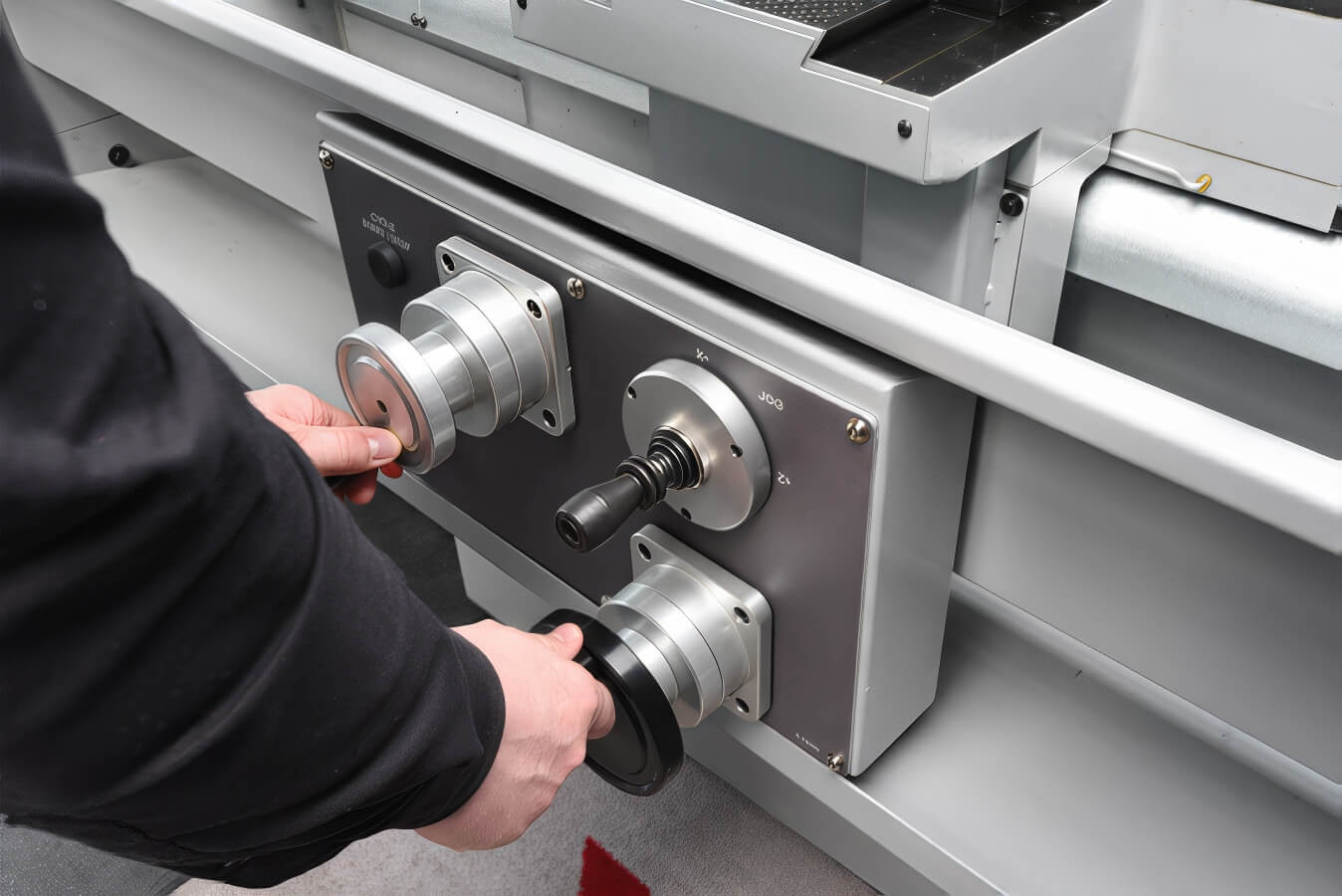

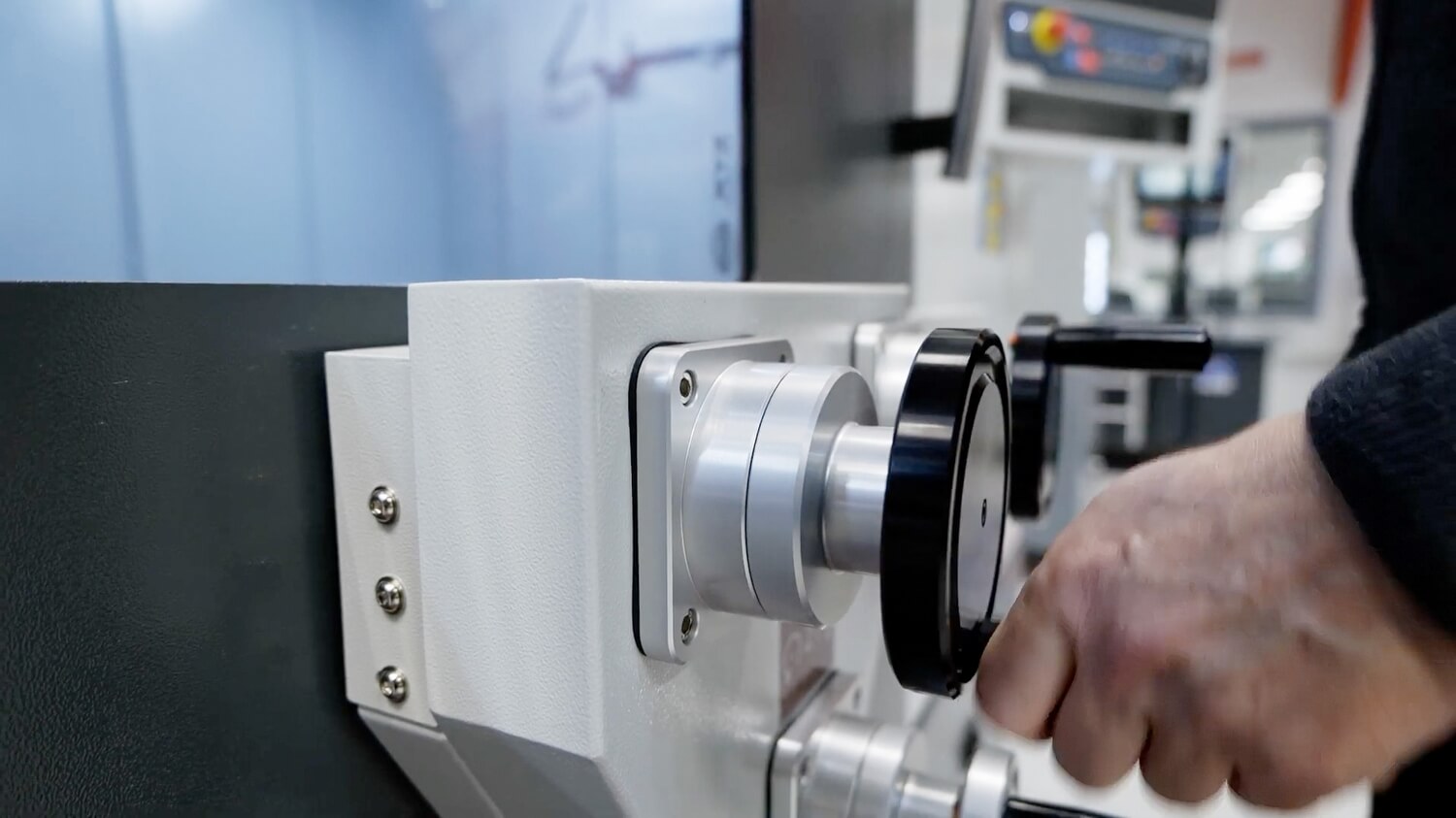

Voordat je op start drukt, kunt je TRAKing activeren en volledige controle te krijgen over de CNC-bewerking. De handwielen volgen het programma en bewegen met de snelheid waarmee je aan het handwiel draait. Hierdoor kunt je altijd stoppen of zelfs terugdraaien wanneer nodig. Met deze functie hebt je de volledige controle. Ben je tevreden, druk dan op start om het werkstuk volledig met CNC af te werken.

De ProtoTRAK® sturing

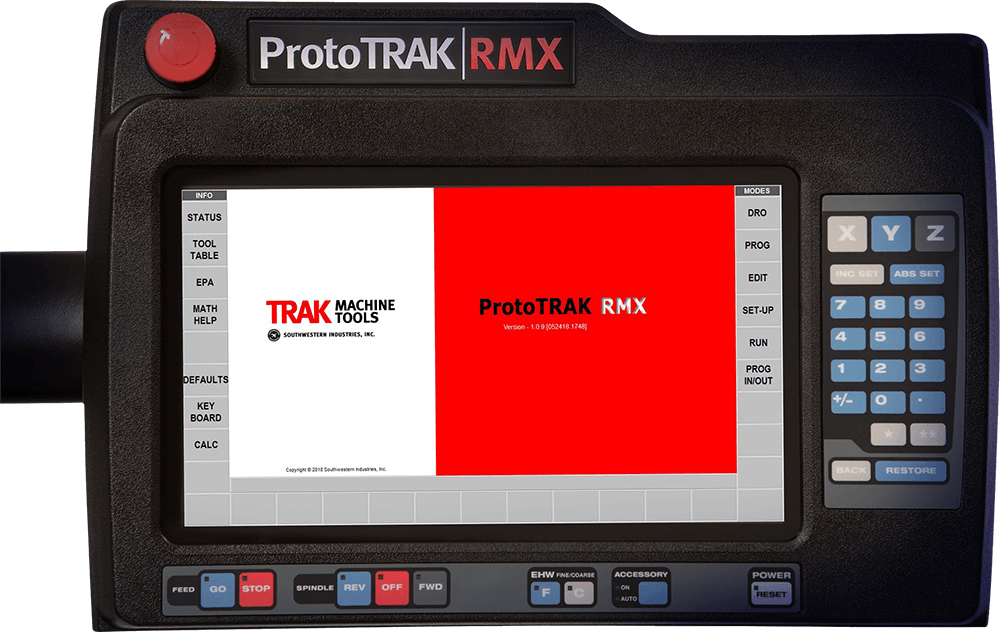

De ProtoTRAK-sturing is ontworpen om het verspaningsproces te optimaliseren en de productiviteit te verhogen. Dankzij de intuïtieve interface en conversatiegerichte programmeertaal is deze besturing ideaal voor zowel beginnende als ervaren operators. Er is geen kennis van G-code of CAD-software nodig — de ProtoTRAK stelt simpelweg de juiste vragen, en u voert de gegevens in. Zo wordt het programmeren van CNC-machines eenvoudiger dan ooit.

Nog niet overtuigt?
Zie hieronder een overzicht van alle unieke functies van ProtoTRAK

1



Veelzijdig inzetbaar manueel én CNC

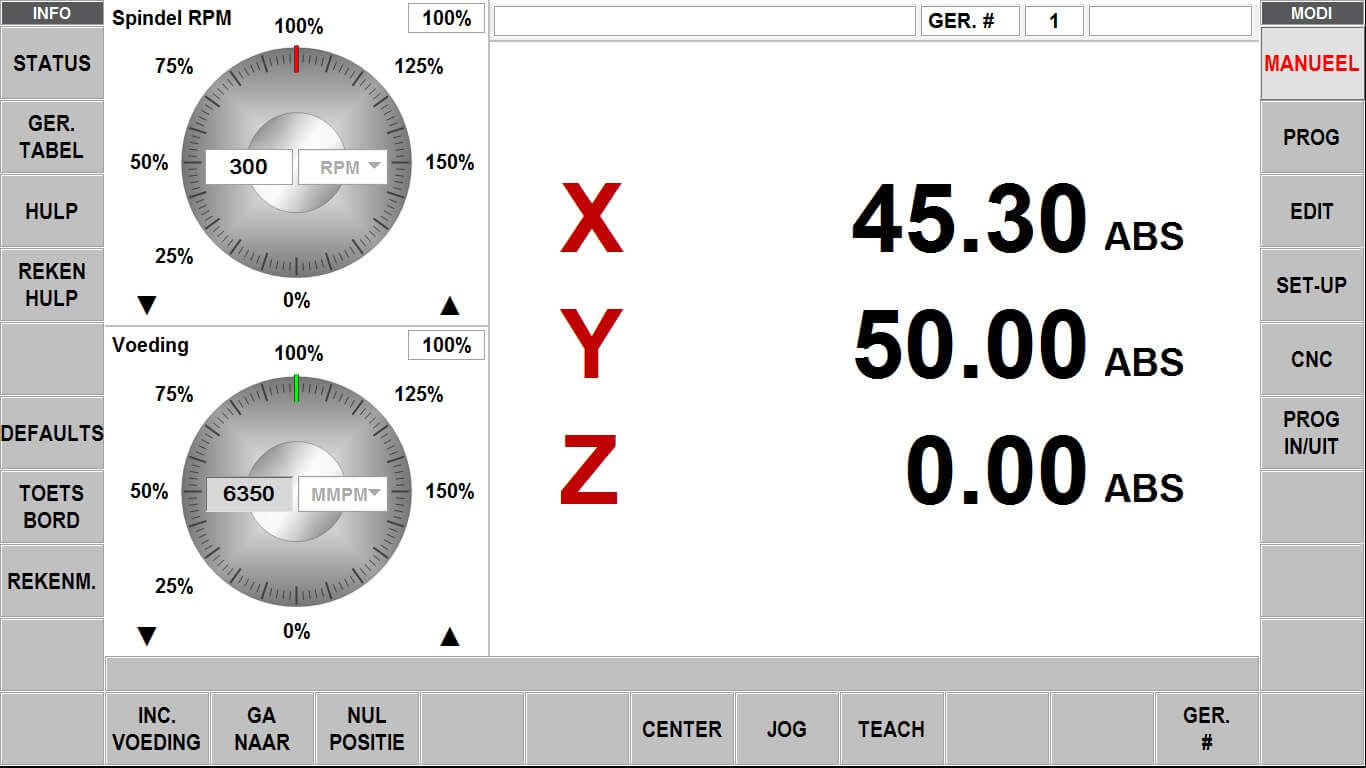

ProtoTRAK-machines zijn perfect geschikt voor een breed scala aan bewerkingstaken. Operators kunnen moeiteloos schakelen tussen manuele en CNC-modus, afhankelijk van de taak. Dankzij deze flexibiliteit zijn ProtoTRAK-machines bijzonder populair bij kleine tot middelgrote bedrijven die behoefte hebben aan snelle doorlooptijden en multifunctioneel gebruik.

2



Conversatiegestuurd programmeren

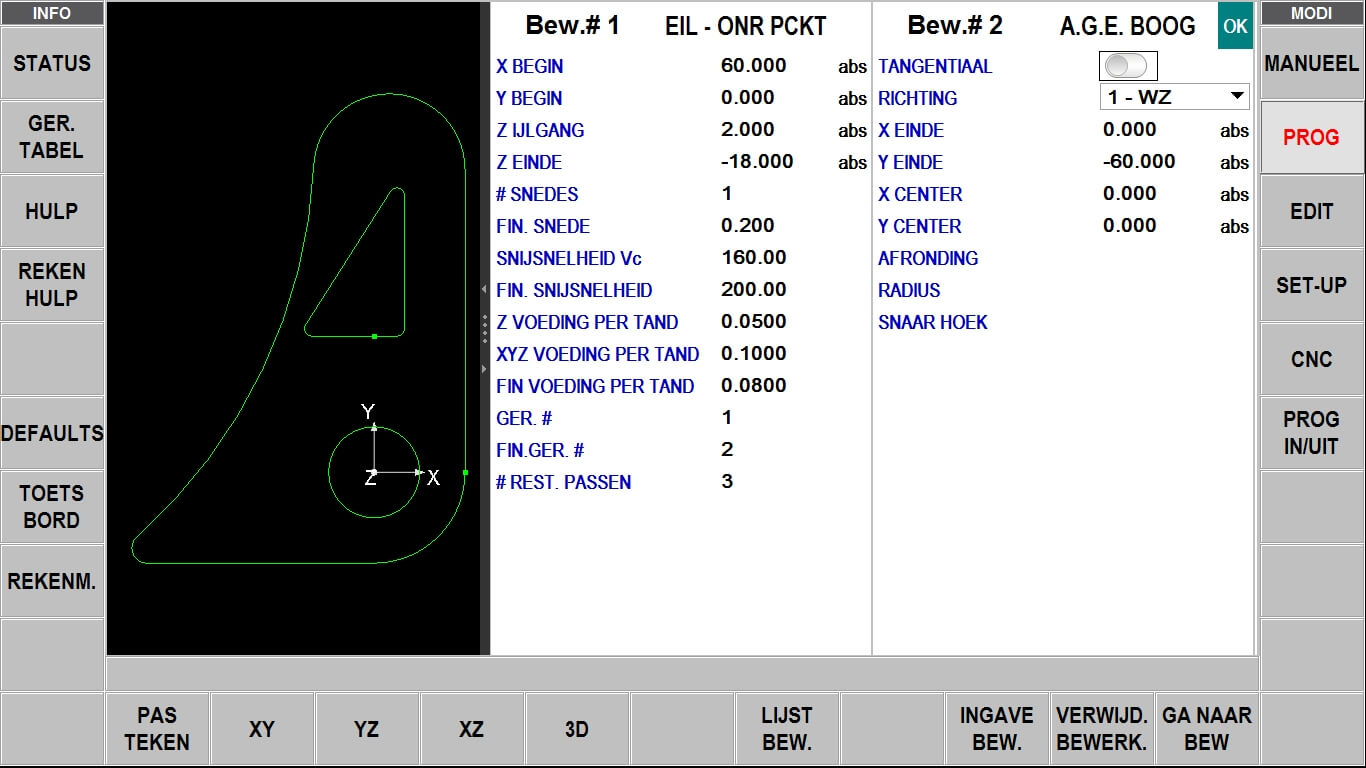

In plaats van complexe codes werkt de ProtoTRAK met een vraag-en-antwoordstructuur. Terwijl u dimensies invoert of aanduidt op het scherm, bouwt het systeem automatisch de bewerking op. Dit maakt het ontwerpen en instellen van een werkstuk snel, efficiënt en laagdrempelig

3



Simulatie vooraf voorkom verrassingen

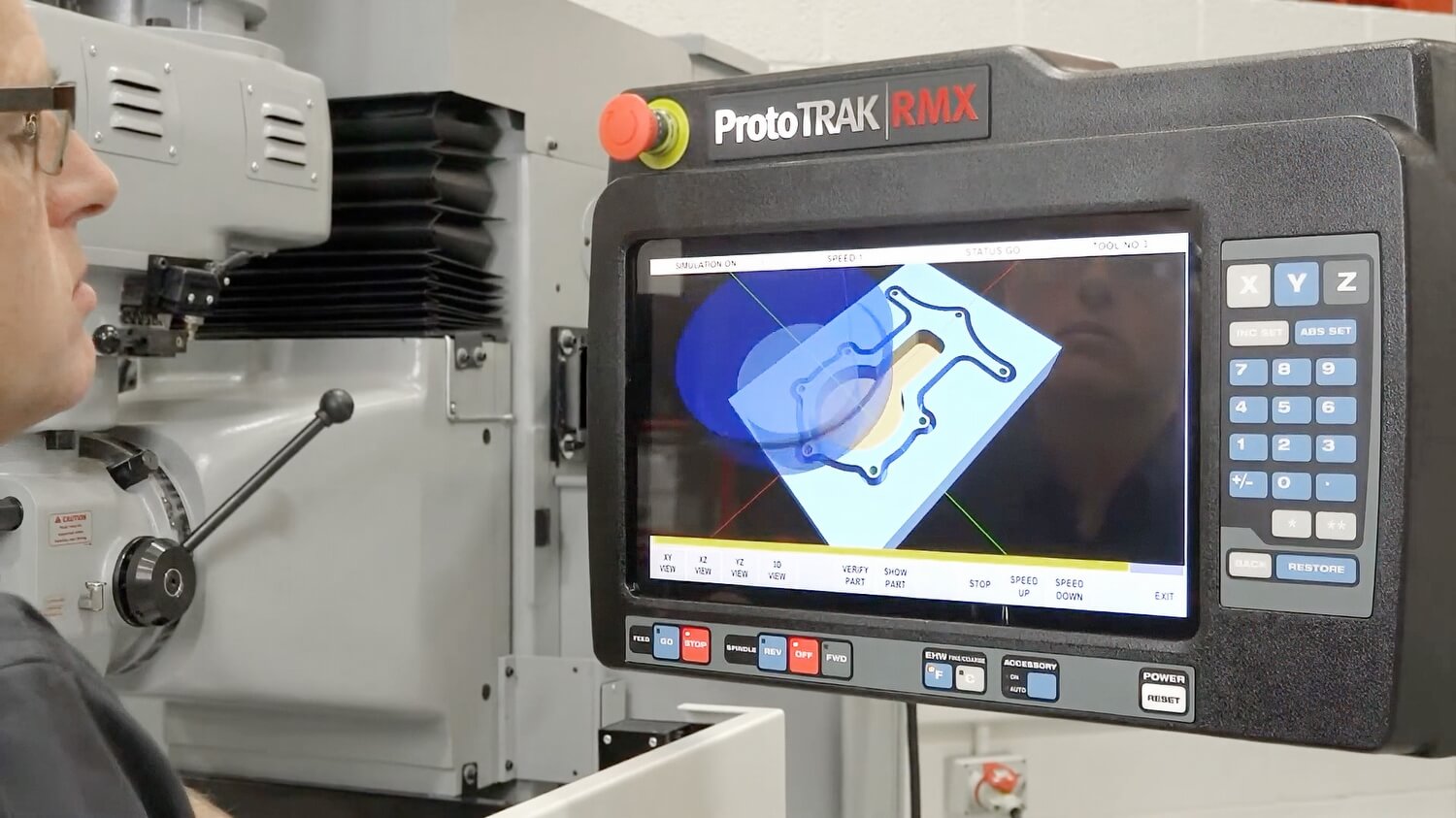

ProtoTRAK biedt een krachtige simulatiefunctie waarmee u het bewerkingsproces kunt visualiseren vóór uitvoering. Deze functie toont in detail hoe het eindresultaat eruit zal zien, inclusief gereedschapsbanen. Geen tijd? U kunt de simulatie overslaan en direct starten met draaien

4



TRAKing® unieke handmatige controle

TRAKing® is dé favoriet van ProtoTRAK-gebruikers. Door deze functie te activeren vóór de CNC-start, krijgt u volledige controle over de handwielen. De assen volgen het geprogrammeerde pad, maar bewegen met de snelheid van uw hand. Zo kunt u stoppen, pauzeren of zelfs terugdraaien wanneer nodig. Pas als u helemaal zeker bent, drukt u op Start om de CNC-bewerking automatisch te voltooien.

5



CNC-bewerking met optimale veiligheid

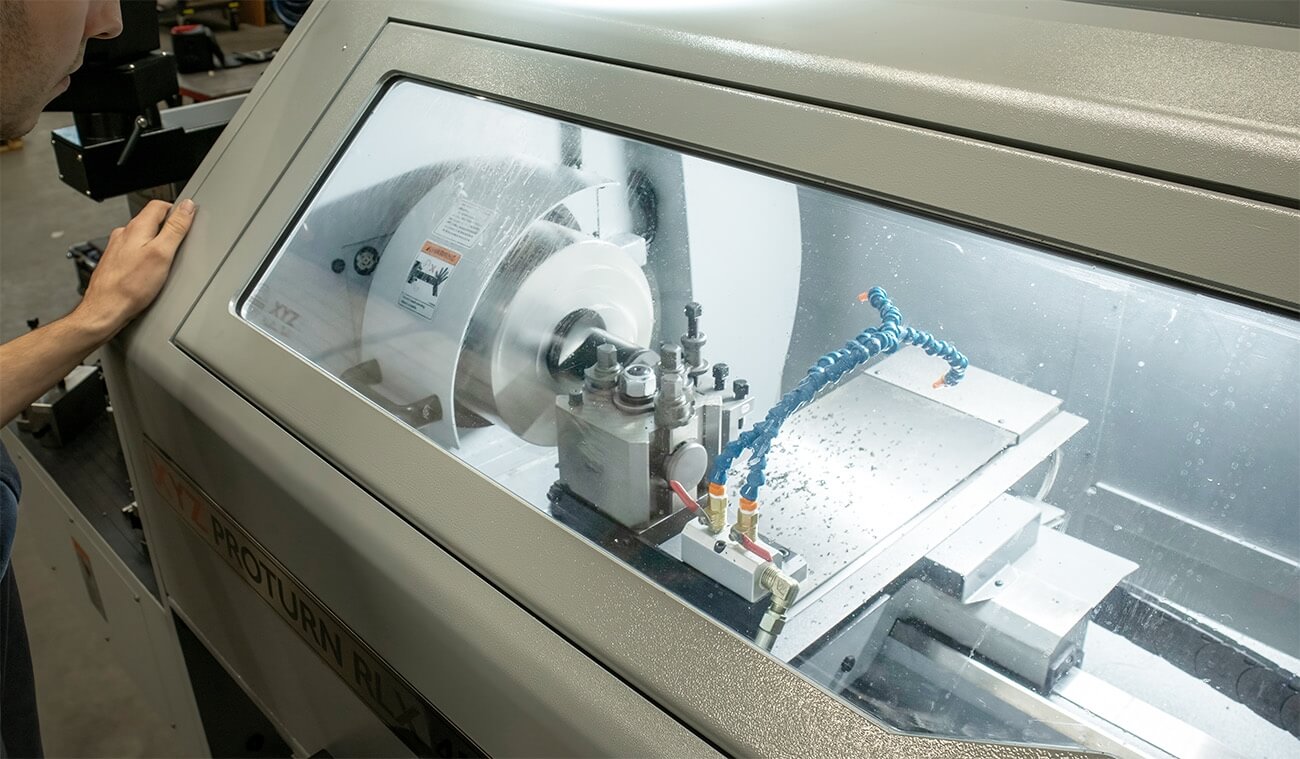

Tijdens CNC-bewerkingen moet de beschermkap volledig gesloten zijn. Dit beschermt de gebruiker tegen spanen en andere risico’s, en zorgt ervoor dat de koeling optimaal functioneert. De waterdichte afscherming draagt bij aan de levensduur van uw gereedschap en verhoogt de procesveiligheid.

6



Modulair systeem & onderdelenservice tot 25 jaar

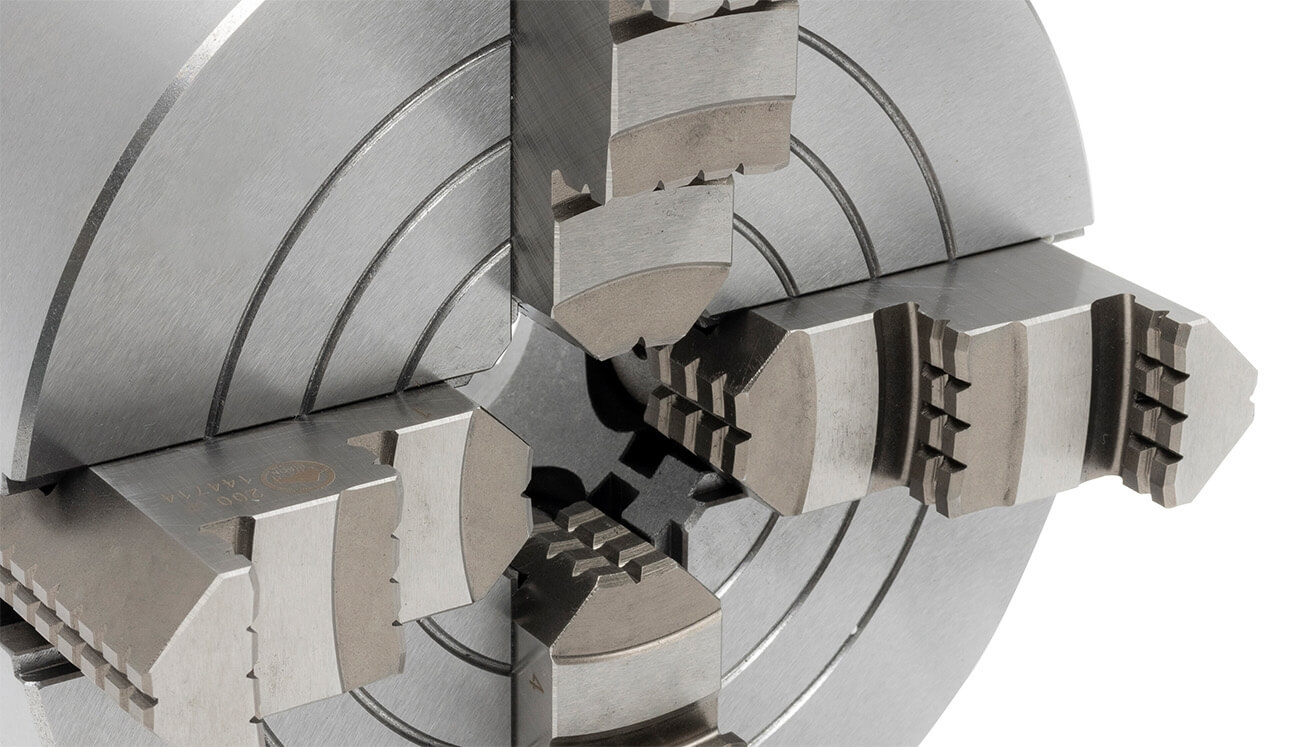

Wist u dat ProtoTRAK werkt met modulair opgebouwde onderdelen? Elektronische en mechanische componenten zijn vaak uitwisselbaar tussen modellen, wat onderhoud en service vereenvoudigt. ProtoTRAK biedt onderdelenservice tot wel 25 jaar na aankoop — en in veel gevallen kunnen zelfs 40 jaar oude machines nog gerepareerd worden

ProtoTRAK® RMX Freesmachines:
Overzicht Softwaremogelijkheden

Software Features
(Standaard)

Helder, overzichtelijk display

Fly Out schermen voor eenvoudige toegang tot informatie

EPA (Enhanced ProtoTRAK Assistance)

Mogelijkheid om gebruikersvoorkeuren in te stellen

Mogelijkheid om bewerkingsvoorkeuren in te stellen

Event Options

Toetsenbord ingewerkt in touchscreen

Rekenmachine ingewerkt in touchscreen

Taal in Nederlands, Frans of Engels beschikbaar

Selecteerbare 2- of 3-assige modus

Gekleurde graphics

Mogelijkheid tot inzoomen, roteren en verplaatsen van programma's

Inch/mm conversie

Netwerkmogelijkheden

DXF File Converter
(Optioneel)

Importeren en converteren van CAD data in ProtoTRAK programma's

DXF & DWG Files

Lussen

Automatisch sluiten van een vorm

Controle over lagen

Uitlijning component

Analyse van file (Cirkel, boog, radius, positie)

Eenvoudige CAD opbouw- en editeermogelijkheden

ProtoTRAK naar DXF Output mogelijk

Eenvoudig proces om aan de machine uit te voeren

Parasolid File Converter
(Optioneel)

Import en conversie van 3D CAD data in ProtoTRAK programma's

X_T files

X, Y & Z dimensionering worden overgezet in events in programma

2D en 3D aanzicht van werkstuk

Schrappen of toevoegen van geometrische veranderingen

Lussen

Analyse van file (Cirkel, boog, radius, positie)

Eenvoudige CAD opbouw- en editeermogelijkheden

Eenvoudig proces om aan de machine uit te voeren

Programma Modus Features
(Standaard)

Circulaire interpolatie

Lineaire interpolatie

Geavanceerd Adaptief Toolpad*

Geometrisch programmeren

Toolpad programmeren

Auto Geometry Engine (A.G.E.), ingebouwde CAD software om ontbrekende data uit te rekenen bij incomplete tekeningen

Alfanumerieke programmanamen

Nesting

Meerdere nulpunten*

Incrementele en absolute maatvoeringen mogen door elkaar gebruikt worden

Automatische berekening diameter snijgereedschap

Look - Steeds mogelijk om uw programmeerlijnen te volgen op het scherm

Lijst met programma events

Auxiliary Function - Event in programma voor koeling, perslucht, Indexeerpuls, Programmeerbaar outputsignaal *

Manuele Modus Features
(Standaard)

Incrementele en Absolute maataflezing

Grafische Override van spindeltoerental en voedingsnelheid

Jog met ijlgangfunctie

Voeding op X, Y & Z-as

Teach In modus vanaf manuele beweging

Ga Naar Function - Programmeerbare eindstop van een as*

Servo return naar 0 absoluut

Tool offsets in gereedschapsbibliotheek*

Center van een lijn calculatie

Center van een cirkel calculatie

Programmablokken Events
(Standaard)

Positie

Boren / Kotteren / Tappen (Positie of steekcirkel)

Lijn / Boog

Cirkelvormige Pocket

Rechthoekige Pocket

Onregelmatige vorm Pocket (Met A.G.E.)

Vlakfrezen

Cirkelvormig Profiel (omtrek)

Rechthoekig Profiel (omtrek)

Onregelmatig Profiel (omtrek)

Eilanden incl. pockets en eilandvormen

Herhaal

Spiegel

Rotatie

Tappen na boren

Graveren*

Kopieerfucntie (Kopiëren, spiegelen, roteren)*

Kopieer tappen na boren*

Helicaal frezen

Schroefdraad frezen*

Pauze in programma

Geavanceerde Functies

Adaptief Ruwen in pocket

Simulatiesoftware SOLID model

Finisseergereedschap instellen

Rest Machining

Meerdere nulpunten (tot 20)

Commentaar invullen in programma

G-code editor

Schroefdraad frezen (inwendig, uitwendig)

Graveren

Zoek en editeer

Events

Kopieer

Kopieer en spiegel

Kopieer en roteer

Kopieer boren na tappen

Gereedschapsbibliotheek

Spanen vrij (Stop in het midden van een programma)

Clipboard (Foto's van opstellingen toevoegen aan programma)

Offline Software
(Optioneel)

ProtoTRAK RMX UI voor Windows PC

Programmeer en simuleer CNC frezen

Pas ProtoTRAK programma's aan van oudere types + DXF

offline omvormen tot PT10 bestand

Auxiliary Functie
(Optioneel)

Voeg een event toe in het programma dat:

Koeling inschakelt

Perslucht of verneveling inschakelt

Puls doorstuurt naar bijvoorbeeld een Indexeertoestel

Programmeer een Outputsignaal

Wil je zelf ervaren hoe eenvoudig CNC-programmeren kan zijn?

Vraag om een vrijblijvende demo

Wil je zelf ervaren hoe eenvoudig CNC-programmeren kan zijn? Bezoek onze showroom in Veghel voor een vrijblijvende demonstratie van de ProtoTRAK-sturing. Onze experts laten je zien hoe je in enkele minuten een werkstuk kunt programmeren zonder G-code of CAD-software.

Vul het formulier hieronder in om een afspraak te maken. We nemen dan zo spoedig mogelijk contact met u op om een geschikte datum en tijd te plannen voor uw persoonlijke demonstratie.

Maak kennis met ProtoTRAK

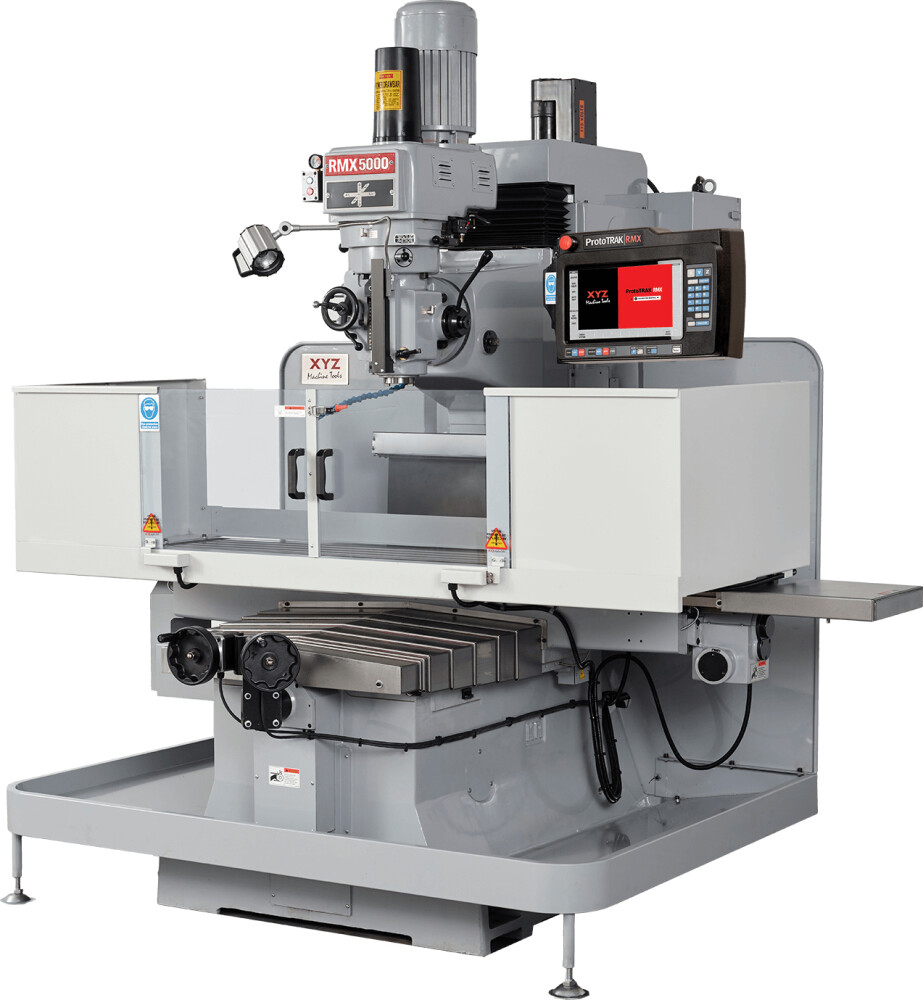

ProtoTrak CNC Freesmachines


Draaibank RLX 555x1750

De ProtoTRAK® CNC/handbediende besturing is de beste technologische oplossing voor kleine series machinale bewerkingen die vandaag verkrijgbaar is. Met een XYZ freesmachine programmeer je componenten in slechts enkele minuten! En als tekeningen met CAD worden gemaakt, gebruik je gewoon de ingebouwde 'DXF File Converter'. Zodoende hoef je je niet bezig te houden met programmeren! De programmeertijd met een XYZ machine is slechts 3 minuten!

ProtoTrak CNC Draaibanken


Draaibank RLX 555x1750

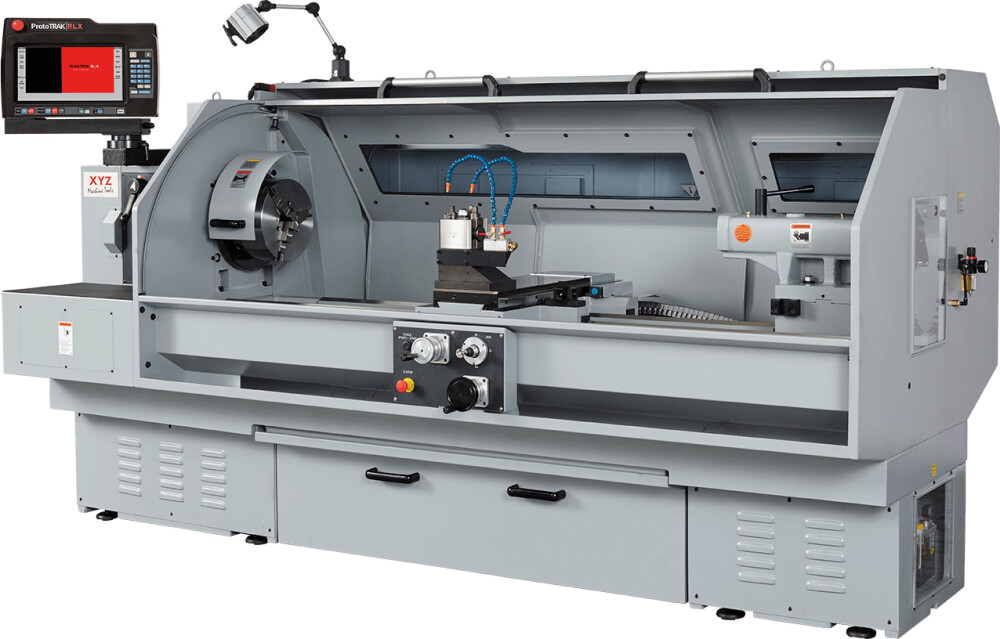

Draaibanken met minder uitval en korte productietijd. Uit ervaring is gebleken dat de TRAKing-functie van de ProtoTrak bijdraagt tot minder uitval, gereedschap spaart en de productietijd verkort! Deze functie is standaard voorzien op de draaibanken van de RLX-serie, de draaibanken in het assortiment van Huvema. Met de unieke TRAKing-functie kun je een ingesteld programma langzaam stapsgewijs afrollen met behulp van een handwiel.

ProtoTrak CNC Bewerkingscentrums


Draaibank RLX 555x1750

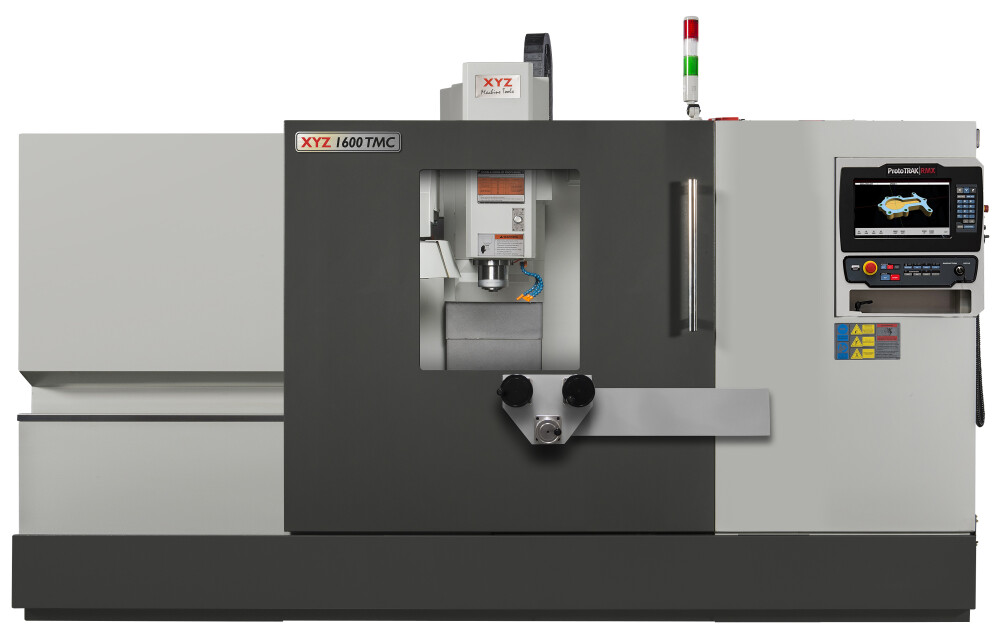

Dezelfde RMX ProtoTRAK® besturing die we aanbieden op onze bedfrezen, is nu beschikbaar op een gesloten unit met alle mogelijkheden van een bedfrees. Deze machines zijn ideaal als gereedschapscentrum voor machinale bewerking, terwijl ze optimale veiligheid bieden met de volledig gesloten afscherming, om spanen en koelvloeistof binnen de bewerkingsomgeving te houden
